在電子制造車間價值數百萬上千萬的SMT貼片機是最重要的核心設備，這類高精密設備大多自重在10噸以上，這類設備在進廠時、安裝時、維修時、怎樣才能安全無損傷的情況下對其進行搬運，是很多企業設備管理者的難題。問題在于使用傳統的設備搬運如:搬運小坦克，會導致設備的震動、傾斜這種問題會讓貼裝頭，視覺對位系統瞬間損壞甚至報廢，而采用氣墊搬運技術即可解決以上難題，可達到無損搬運的目的。

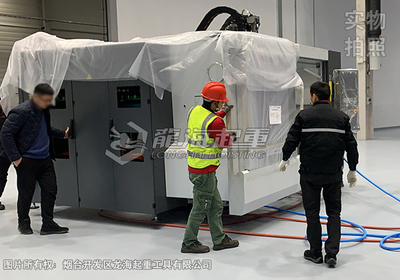

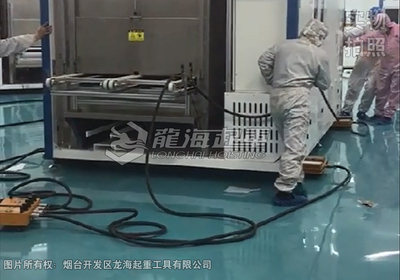

LHQD氣墊搬運車使用案例3.jpg 氣墊搬運車使用案例.jpg

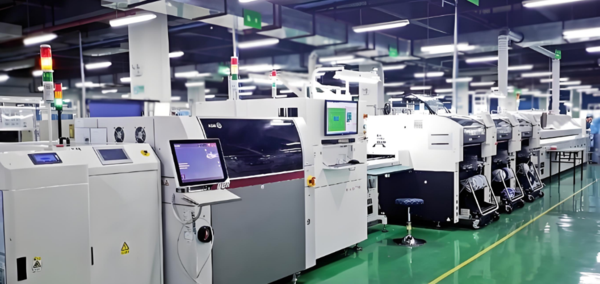

大型SMT貼片機是高精密光學機械與電子科技的完美結合體，它能以微米級的高精度，將微小的電子部件準確的貼裝到PCB電路板上，這種高精度完全依靠精密的線性導軌以及極高的分變率電機、超精準的視沉對位系統、精調平臺水平度，也就是說任何劇烈的震動、沖擊、傾斜都是可以對SMT貼片機造成嚴重的影響。

其中包括：

undefined 線性道軌變形、精度失準

undefined 鏡頭、激光較正偏移不能識別元件跟焊盤

undefined 應力積攢就算當時沒有系統提示故障，也會導致后續隱患不斷積累在高精度運行時出現嚴重的故障

所以在以往的搬運SMT貼片機時很多用戶都選擇高昂的進口搬運工具來降低搬運難度，因為只要在搬運過程中出現一點意外就有可能造成數十萬乃至上百萬的維修成本，當然還包括時間成本，以及大量的訂單損失。

氣墊搬運最大的優點就是零震動

氣墊搬運技術的核心原理，是利用高壓空氣在設備底座與地面之間形成一層極薄的氣膜。這層氣膜使其懸浮在離地面十幾毫米的高度。傳統搬運小坦克、叉車搬運必然存在設備與搬運工具、設備與地面的剛性接觸和摩擦，這是震動的主要來源。氣墊搬運中，設備懸浮在氣膜上，移動時只有空氣流動產生的極小阻力，徹底消除了機械摩擦帶來的震動和沖擊。

氣墊搬運移動平穩

氣墊搬運單人即可推動數十噸重物，可實現前、后、左、右、平行移動、原地360度旋轉完全可以滿足SMT設備的搬運需求，并且氣墊搬運類產品中的：

1.氣墊搬運車型號為LHQD-B是由多個模塊組成，可根據SMT設備底部支撐點靈活布置，承重均勻，支撐牢靠穩定。

2.LHQZ-C-S型氣墊搬運條板，是兩個板條或多個板條組裝，對于較長的CMT設備有更長的支撐面積。

氣墊搬運適用地面

由于氣墊搬運車是采用氣浮原理，不會與地面直接接觸，所以不會磨損車間地面

CMT設備搬運操作流程

1.評估設備自重以及測量設備尺寸，清理并觀察設備搬運路線，根據以上內容來選擇那一種型號的氣墊搬運工具。

2.采用多臺爪式千斤頂將設備頂升至足夠高度，再將氣墊搬運工具移到設備底座預設位置

3.對氣墊搬運工具進行氣管連接（具體操作根據不同型號產品使用說明操作）打開緩慢打氣源，使氣墊搬運工具達到懸浮高度。

4.等設備完全懸浮起來后，操作人員可通過人力或牽引工具對設備進行牽引，在此過程中請注意移動速度的把控，尤其需要對CMT設備轉向時。

5.CMT設備通過氣墊搬運工具移動到指定就位地點，緩慢釋放氣壓CMT設備平穩且緩慢降落在預設的地點，提前放到支撐座或減震墊。

6.使用高定愛度電子水平儀嚴格按照設備三維水平精細調整，連接線路、氣源進行開機測試和校準。

至此CMT設備搬運基本操作流程結束。

氣墊搬運技術為大型、高價值、高精密的SMT貼片機搬運提供了一種近乎完美的“零震動”解決方案。它不僅僅是一種搬運方式，更是一種對核心生產資產的主動保護策略。通過消除搬運過程中的主要風險源——震動和沖擊，氣墊搬運技術最大限度地保障了設備的精度完好性和長期運行穩定性，避免了因搬遷損傷導致的巨額維修成本和停產損失。
